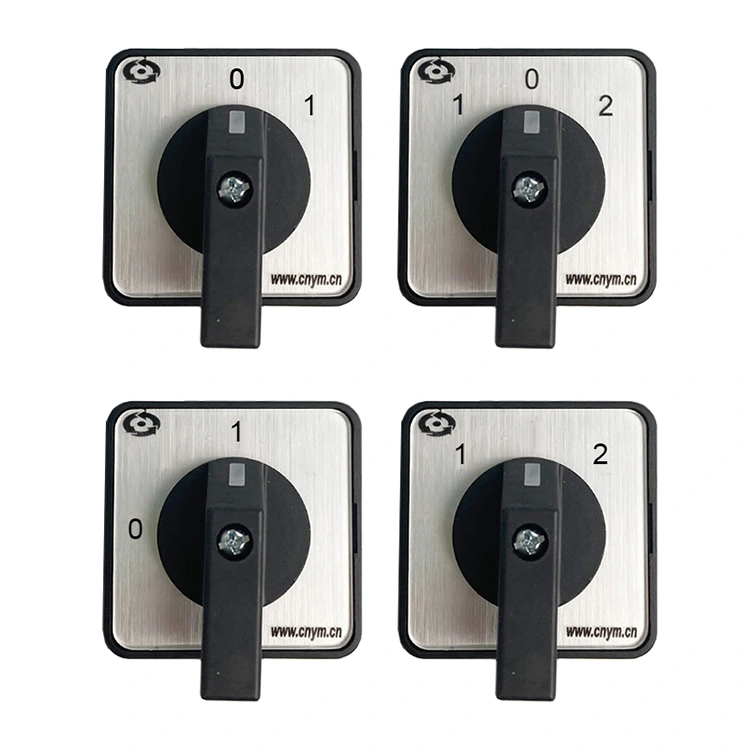

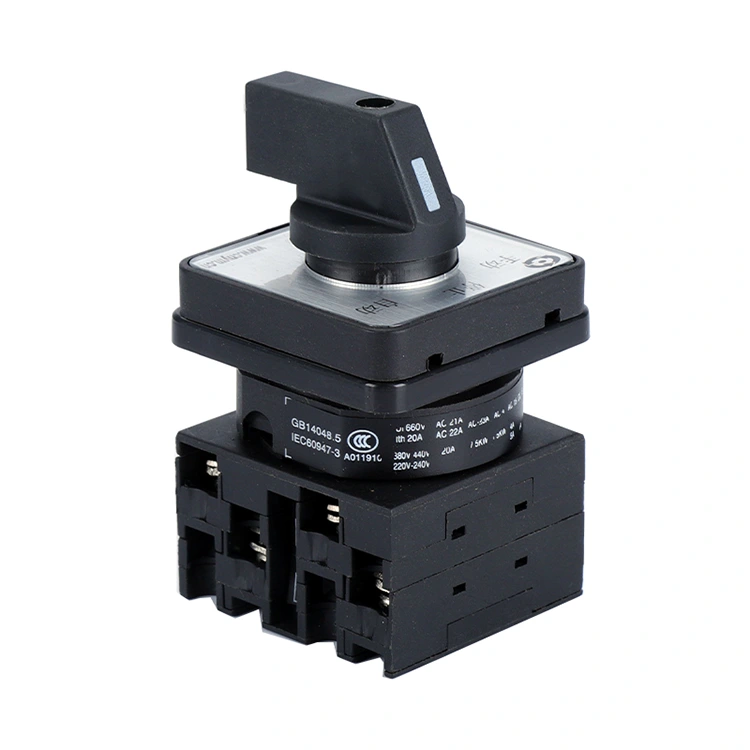

Трехпозиционный кулачковый переключатель с двойным управлением мощностью 20А

Трехпозиционный кулачковый переключатель с двойным управлением питанием серии LW42, 20 А, представляет собой высокопроизводительный электрический компонент управления, независимо разработанный и произведенный компанией YAMING. Он специально разработан для систем электрического управления станков с ЧПУ и другого электрооборудования, подходящего для источников питания переменного тока частотой 50 Гц и напряжением до 690 В. Изделие в основном используется в электрических цепях управления для управления, молниезащиты, выбора сигнала и программы, а также выбора измерения напряжения и тока.

Кроме того, трехпозиционный двойной кулачковый переключатель управления питанием на 20 А также можно применять для управления асинхронными двигателями с короткозамкнутым ротором малой мощности, реализуя многосценарное применение с разнообразными функциями. Благодаря компактной конструкции, превосходным показателям безопасности и гибким сценариям применения он обеспечивает эффективные и надежные решения по управлению электрическими цепями для клиентов по всему миру.

Особенности продукта

- Компактность и экономия места: коммутатор имеет компактную конструкцию, которая эффективно экономит место для установки. Даже в ограниченных зонах установки его можно гибко размещать, адаптируясь к узкому внутреннему пространству различного электрооборудования.

- Универсальные функции: Трехпозиционный кулачковый переключатель с двойным управлением питанием на 20 А объединяет несколько функциональных модулей, которые могут удовлетворить широкий спектр потребностей в электрическом управлении, обеспечивая многоцелевое использование одного переключателя и уменьшая количество компонентов в системе управления.

- Превосходные показатели безопасности: в изделии используются отборные материалы премиум-класса, которые обеспечивают отличные изоляционные характеристики и эффективно предотвращают опасности электробезопасности, такие как короткие замыкания. В то же время плавное и быстрое переключение обеспечивает стабильный контакт во время процесса переключения, а также высокую безопасность и надежность.

Конструктивные особенности

- Гибкое позиционирование и конфигурация слоев: трехпозиционный кулачковый переключатель с двойным управлением мощностью 20 А поддерживает несколько углов позиционирования, в том числе 30 °, 45 °, 60 °, 90 °, и может иметь до 12 рабочих положений и 1–12 уровней переключения. Различные углы позиционирования и конфигурации слоев могут быть выбраны в соответствии с фактическими требованиями управления.

- Инновационный и эстетичный внешний вид: продукт имеет инновационный и стильный внешний вид, сочетающий в себе практичность и эстетику. Он может идеально сочетаться с внешним дизайном различного оборудования, подчеркивая общую красоту оборудования.

- Настраиваемые комбинации кулачков: благодаря различным комбинациям кулачков переключатель может соответствовать требованиям включения-выключения контактов различных конфигураций, обеспечивая индивидуальную адаптацию к различным схемам управления.

- Безопасная проводка и конструкция клемм: конструкция скрытой проводки обеспечивает безопасность контактной части, позволяя избежать случайного контакта и риска поражения электрическим током. Клеммы имеют конструкцию, предотвращающую падение, которая обеспечивает стабильность проводки и предотвращает плохой контакт, вызванный падением клеммы.

- Выбор высококачественного материала: контакты изготовлены из серебряного сплава, который обладает отличной электропроводностью и износостойкостью, что обеспечивает долгосрочную стабильную работу переключателя. Корпус изготовлен из усиленного огнестойкого нейлона 66, обеспечивающего огнестойкость V-класса, что позволяет эффективно предотвратить распространение огня в случае аварии.

Применение продукта

Трехпозиционный кулачковый переключатель с двойным управлением мощностью YAMING LW42 20A широко используется в станках с ЧПУ и является важным компонентом системы электрического управления станков с ЧПУ, отвечающим за выбор программы, передачу сигнала и другие ключевые задачи. Кроме того, он также применим к различному другому электрическому оборудованию, которое соответствует условиям переменного тока 50 Гц и напряжению до 690 В, например, промышленному оборудованию управления, испытательным приборам и т. д. Будь то в области механической обработки или промышленной автоматизации, этот продукт может играть стабильную и надежную роль управления. Как профессиональная фабрика со зрелыми производственными линиями, YAMING также может предоставить индивидуальные решения в соответствии с конкретными потребностями клиентов.

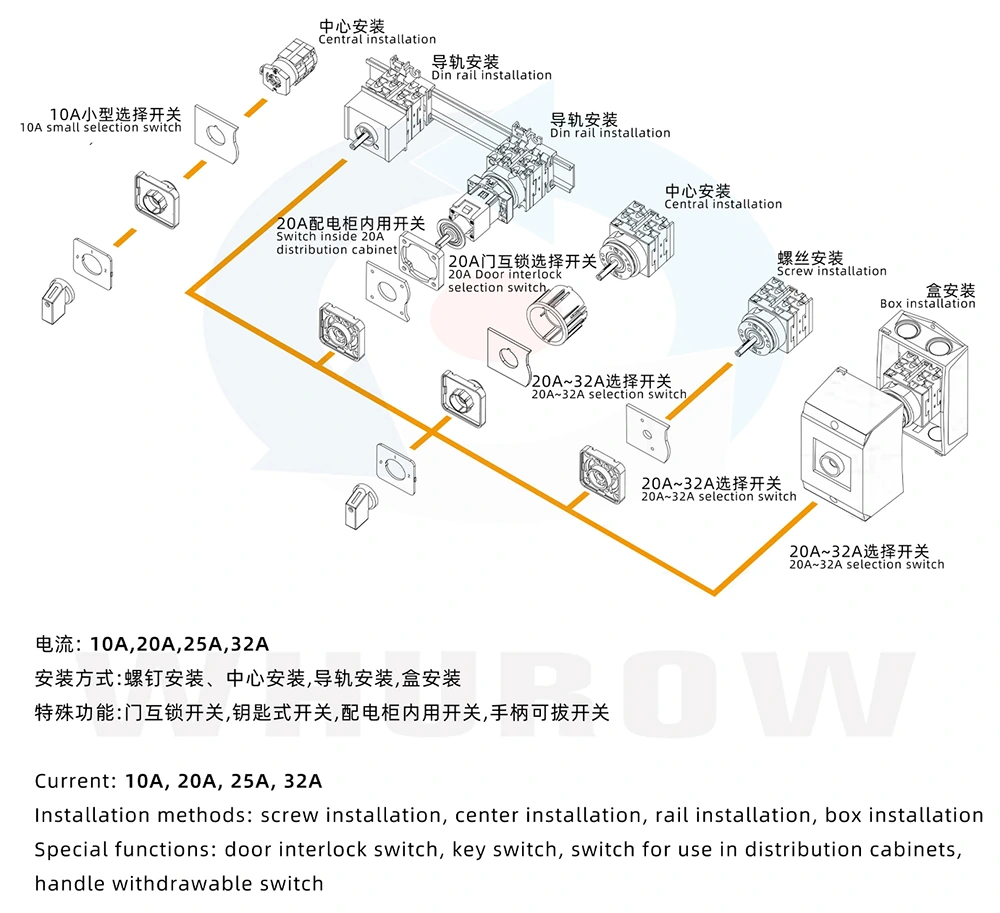

Принципиальная схема

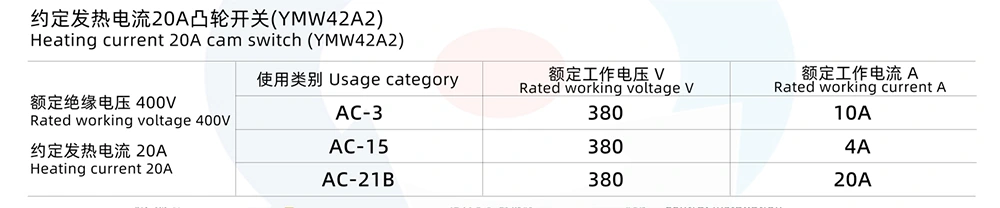

Технические параметры

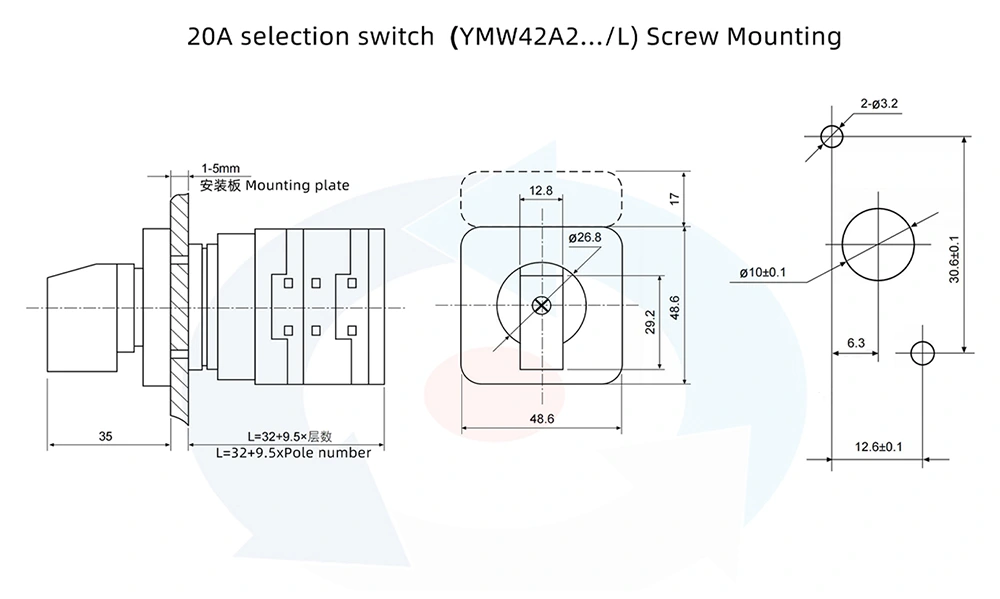

Размер контура продукта, размер установки
