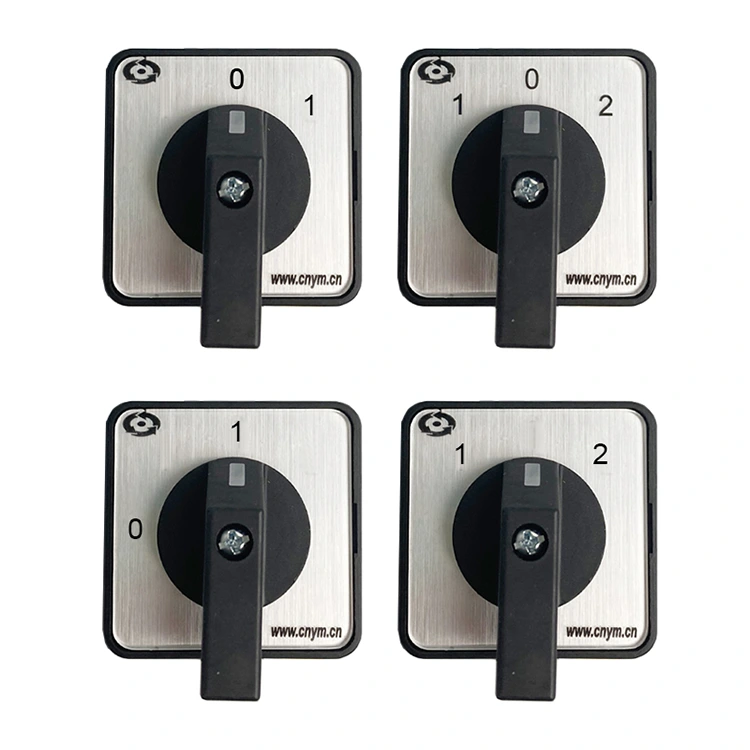

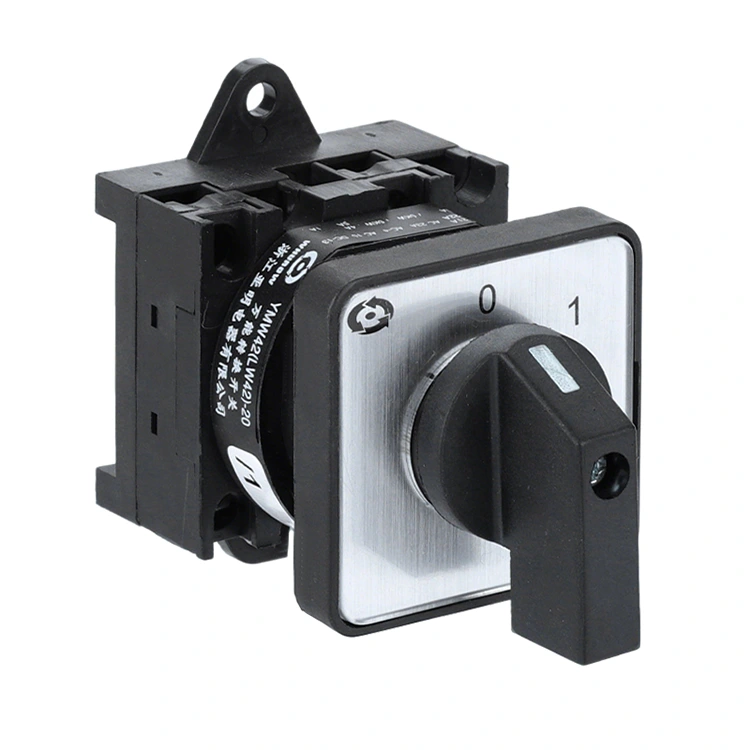

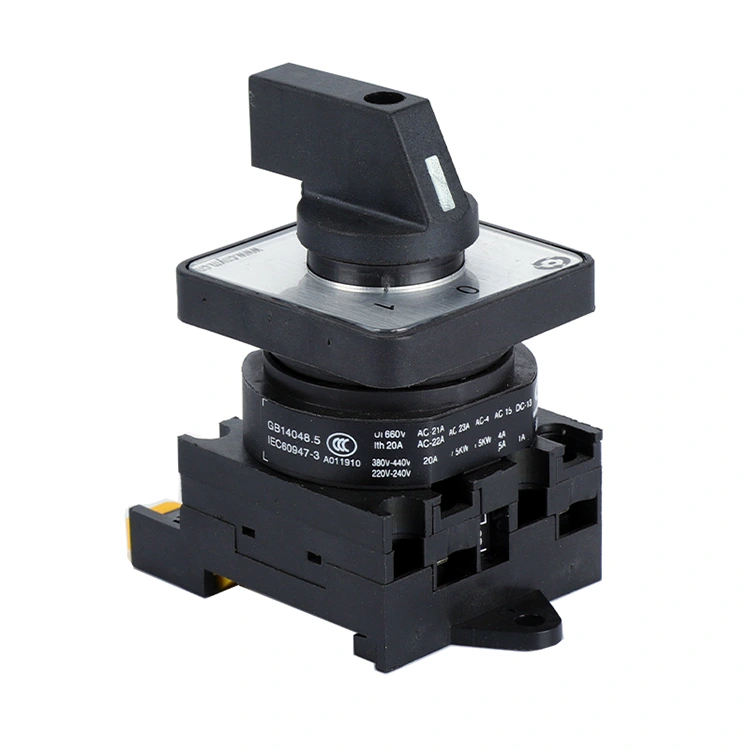

Многопозиционный кулачковый переключатель для монтажа на DIN-рейку, 20 А

Многопозиционный кулачковый переключатель YAMING 20A, монтируемый на DIN-рейку, представляет собой высокопроизводительный электрический компонент управления, предназначенный для точного управления цепями. Разработанный с возможностью монтажа на DIN-рейку, он обеспечивает удобную и эффективную установку, адаптируясь к требованиям компактной компоновки современного электрооборудования. Этот переключатель особенно подходит для станков и электрооборудования с ЧПУ переменного тока частотой 50 Гц, 690 В и ниже и играет решающую роль в электрических контурах управления.

Его универсальные функциональные возможности охватывают управление, молниезащиту, выбор сигналов и программ, выбор измерения напряжения и тока, а также могут управлять асинхронными двигателями с короткозамкнутым ротором малой мощности, полностью удовлетворяя разнообразные требования к управлению в различных сценариях применения. Многопозиционный кулачковый переключатель для монтажа на DIN-рейку на 20 А отличается компактной конструкцией, богатым набором функций, отличными изоляционными характеристиками и плавностью переключения, что делает его широко применимым к станкам с программным управлением с ЧПУ и различному электрооборудованию. Являясь надежным поставщиком, YAMING стремится поставлять высококачественные компоненты электрического управления, сочетающие в себе практичность и эстетику.

Характеристика продукта

- Компактная и гибкая компоновка: благодаря компактной конструкции переключатель можно гибко размещать в ограниченном пространстве для установки, эффективно экономя место для шкафов с электрооборудованием.

- Богатые функциональные возможности: объединяет множество практических функций для удовлетворения разнообразных требований к управлению электрическими контурами управления, реализуя многосценарное применение без дополнительных аксессуаров.

- Отличные показатели безопасности: благодаря обтекаемой конструкции и тщательно подобранным материалам он обеспечивает превосходные изоляционные характеристики, эффективно предотвращая опасность поражения электрическим током и обеспечивая электробезопасность.

- Плавная и надежная работа: операция переключения плавная и гибкая, с высокой безопасностью и надежностью, обеспечивающая стабильную работу даже при длительном непрерывном использовании.

- Эстетичный и практичный внешний вид: новый дизайн внешнего вида сочетает в себе практичность и эстетику, идеально сочетаясь с дизайном различных устройств и улучшая общий визуальный эффект оборудования.

Конструктивные особенности

- Разнообразные углы и станции позиционирования: углы позиционирования охватывают 30°, 45°, 60° и 90°, при этом доступно до 12 рабочих станций и 1–12 слоев переключателей, что обеспечивает множество вариантов для различных требований к логике управления.

- Гибкая комбинация кулачков: благодаря различным комбинациям кулачков переключатель может выполнять требования включения-выключения контактов различной формы, адаптируясь к индивидуальным потребностям управления цепью.

- Безопасная конструкция проводки: скрытая проводка обеспечивает безопасность контактов, а клеммы имеют защиту от падения, эффективно предотвращая ослабление соединений и обеспечивая стабильную работу схемы.

- Высококачественные материалы: материал контактов — серебряный сплав, обладающий отличной электропроводностью и износостойкостью; оболочка изготовлена ​​из усиленного огнестойкого нейлона 66 с классом огнестойкости V-уровня, что обеспечивает превосходный огнезащитный эффект и продлевает срок службы изделия.

Применение продукта

Этот многопозиционный кулачковый переключатель на 20 А для монтажа на DIN-рейку в основном применяется в электрических системах переменного тока напряжением 50 Гц, 690 В и ниже, особенно подходит для станков с программным управлением с ЧПУ и различного электрооборудования. Он широко используется в контурах электрического управления для таких функций, как передача управляющего сигнала, защита от освещения, выбор программы, выбор измерения напряжения и тока, а также может использоваться для управления асинхронными двигателями с короткозамкнутым ротором малой мощности. Его стабильная и надежная работа делает его идеальным выбором для промышленного производства, механической обработки и других областей, где требуется точное электрическое управление. Как профессиональная фабрика, YAMING может предоставить индивидуальные решения в соответствии с конкретными потребностями клиентов.

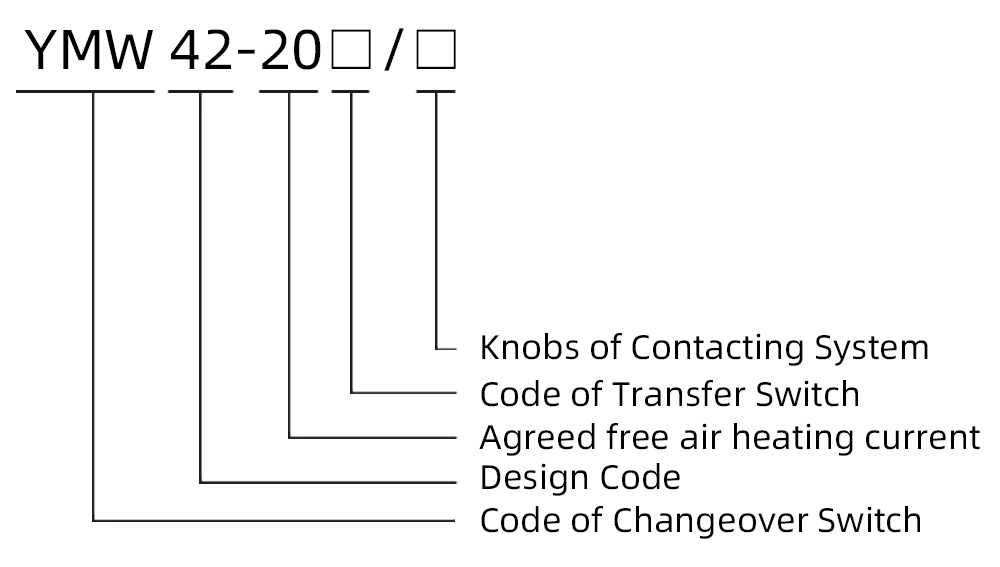

Принципиальная схема

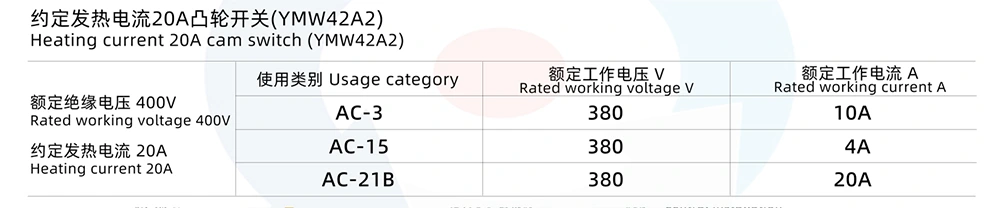

Технические параметры

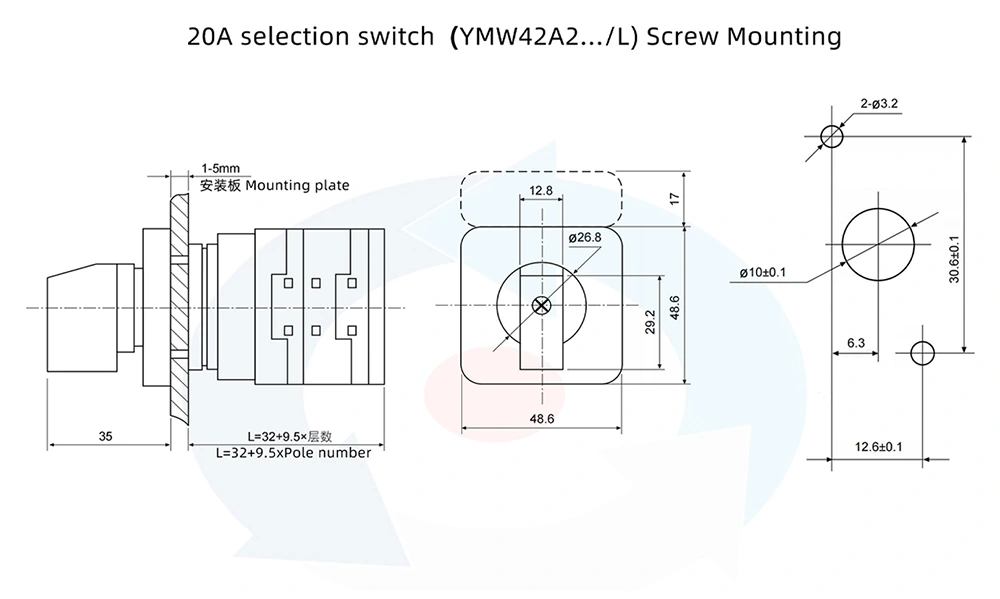

Размер контура продукта, размер установки
