XB2-EG Самоблокирующийся двухпозиционный поворотный переключатель с ручкой сброса

Самоблокирующийся поворотный переключатель с двумя и тремя положениями сброса XB2-EG представляет собой модульный поворотный переключатель с ключом, доступный в 2-позиционной и 3-позиционной конфигурациях, с функцией самоблокировки (фиксации) для поддержания стабильной работы после вращения. Ключевой особенностью является конструкция с ключом: только авторизованный персонал с соответствующим ключом может управлять коммутатором, что эффективно позволяет избежать неправильной эксплуатации, взлома или несанкционированного использования оборудования. Благодаря стандартному монтажному отверстию диаметром 22 мм он обеспечивает быструю и беспроблемную установку на все типы промышленных панелей управления, сокращая время установки и трудозатраты.

Коммутатор, имеющий прочную компактную конструкцию и высококачественные внутренние компоненты, поддерживает гибкие конфигурации контактов (1НО, 1НЗ, 1НО,1НЗ, 2НО), соответствующие разнообразным требованиям логики управления. Он рассчитан на частую эксплуатацию в суровых промышленных условиях, включая пыль, влажность и умеренную вибрацию, обеспечивая долгосрочную надежную работу критически важных систем управления.

Характеристика продукта

1. Повышенная безопасность с помощью механизма с ключом.

Интегрированная конструкция управления ключами гарантирует, что только авторизованный персонал может управлять коммутатором, предотвращая несанкционированный доступ и случайное включение оборудования — важная функция для приложений, требующих строгого управления безопасностью, таких как распределение электроэнергии, промышленное оборудование и системы ограниченного управления. Ключ можно извлечь только в выключенном или назначенном положении, что дополнительно обеспечивает безопасность эксплуатации и предотвращает потерю ключа.

2. Модульная и гибкая конфигурация. Серия имеет модульную структуру, позволяющую легко комбинировать и заменять контактные блоки без разборки всего переключателя. Такая конструкция упрощает обслуживание, сокращает время простоев и позволяет гибко настраивать типы контактов (1НО, 1НЗ, 1НО,1НЗ, 2НО) в соответствии с конкретными требованиями проекта, повышая эксплуатационную гибкость и экономическую эффективность.

3. Стабильная функция самоблокировки: переключатель, оснащенный надежным самоблокирующимся механизмом, сохраняет свое положение после вращения, избегая случайного сброса и обеспечивая стабильную работу оборудования без постоянного ручного вмешательства. Это особенно подходит для долгосрочного контроля состояния и переключения режимов в промышленных системах.

4. Эргономичное и интуитивно понятное управление. Поворотная ручка имеет гладкий, эргономичный дизайн с четкой тактильной обратной связью и отчетливым щелчком во время вращения, что позволяет операторам с первого взгляда подтвердить успешное переключение положения. Ключ спроектирован так, чтобы его было удобно держать и легко вращать, что снижает утомляемость при частом использовании. Доступно несколько конфигураций клавиш для предотвращения перекрестного использования различного оборудования.

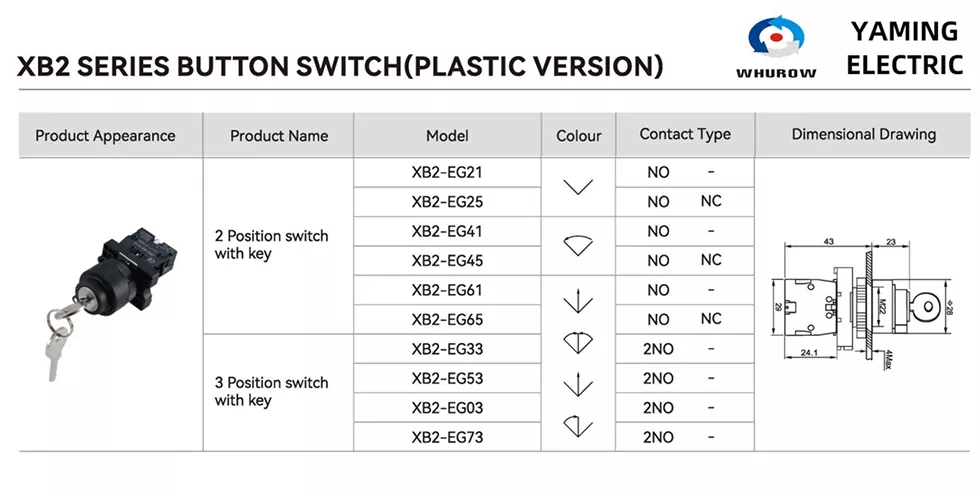

Классификация моделей

Самоблокирующийся поворотный переключатель с двумя и тремя положениями сброса XB2-EG представляет собой ряд моделей с 2-х и 3-х позиционными конфигурациями, отвечающими различным потребностям применения. Ниже перечислены наиболее часто используемые модели:

- 2-позиционные модели:

- XB2-EG21: 2-позиционный (поворот на 90°), с ключом, самоблокирующийся, конфигурация с 1 НО контактом, подходит для простого управления включением/выключением и сценариев пуска/останова с ограниченным доступом.

- XB2-EG25: 2-позиционный (поворот на 90°), с ключом, самоблокирующийся, конфигурация контактов 1НО1НЗ, идеальна для цепей управления, требующих как входного сигнала, так и обратной связи о состоянии.

- XB2-EG41: 2-позиционный, с ключом, самоблокирующийся, конфигурация с 1 НО контактом, с пластиковой лицевой панелью для экономичного применения.

- XB2-EG45: 2-позиционный, с ключом, самоблокирующийся, конфигурация контактов 1НО1НЗ, подходит для общепромышленного управления с базовыми требованиями безопасности.

- 3-позиционные модели:

- XB2-EG33: 3-позиционный (поворот на 120°), с ключом, самоблокирующийся, конфигурация с 2 НО контактами, идеален для многорежимного переключения (например, автоматический-ручной-стоп) в сложных системах управления.

- XB2-EG53: 3-позиционный (поворот на 120°), с ключом, самоблокирующийся, конфигурация с 2 НО контактами, подходит для многоскоростного регулирования и выбора режима промышленного оборудования.

- XB2-EG03: 3-позиционный, с ключом, самоблокирующийся, конфигурация с 2 НО контактами, разработанная для высоконадежных применений в суровых условиях.

Применение продукта

Благодаря повышенной безопасности, стабильной работе и гибкой конфигурации поворотный переключатель с двумя и тремя позиционными ручками сброса XB2-EG широко применяется в различных отраслях промышленности, где требуется строгий контроль доступа и надежное регулирование цепей, включая, помимо прочего:

- Промышленная автоматизация: конвейерные ленты, сборочные линии, роботизированные манипуляторы, упаковочное оборудование и автоматизированные производственные линии (переключение режимов, управление запуском/остановкой с ограниченным доступом).

- Механическое оборудование: станки, токарные станки, фрезерные станки, текстильное оборудование, печатное оборудование и оборудование для обработки пластмасс (управление работой, блокировка безопасности, многоскоростное регулирование).

- Системы электрического управления: распределительные шкафы, панели управления, системы управления электропитанием, цепи релейного управления и системы управления ПЛК (управление основным питанием, работа с ограниченным доступом).

Технические параметры
