XB2-EC Грибовидный кнопочный переключатель сброса мгновенного действия

Грибовидный кнопочный переключатель с мгновенным сбросом XB2-EC представляет собой модульный кнопочный переключатель с грибовидной головкой, доступный в мгновенном (без фиксации) и самоблокирующемся (с фиксацией) режимах работы, с нормально разомкнутыми (НО), нормально закрытыми (НЗ) и НО+НЗ контактами для удовлетворения разнообразных требований к логике управления. Его культовая грибовидная конструкция имеет большую куполообразную поверхность, которая обеспечивает быструю активацию — даже в экстренных ситуациях операторы могут легко нажать на нее ладонью или локтем, обеспечивая быстрое реагирование и избежание потенциальных опасностей.

Грибовидный кнопочный переключатель с мгновенным сбросом XB2-EC, оснащенный стандартным монтажным отверстием диаметром 22 мм, обеспечивает быструю и беспроблемную установку на все типы промышленных панелей управления, сокращая время установки и трудозатраты. Изготовленный из высококачественного огнестойкого корпуса ПК и контактов из серебряного сплава, он рассчитан на частую эксплуатацию в суровых промышленных условиях, включая пыль, влажность и умеренную вибрацию, обеспечивая долгосрочную надежную работу критически важных систем управления. Переключатель также доступен в версиях с подсветкой и без подсветки, а также в нескольких цветовых вариантах для облегчения быстрой идентификации функций.

Характеристика продукта

1. Эргономичный дизайн грибовидной головки

Большая куполообразная грибовидная головка (доступна в варианте размером 40 мм) обеспечивает большую контактную поверхность, что позволяет быстро и легко активировать даже в аварийных ситуациях или при высоком давлении. Закругленная гладкая поверхность обеспечивает удобство работы, снижая утомляемость при частом использовании, а заметный дизайн позволяет легко идентифицировать его на панелях управления — идеально подходит для аварийной остановки и быстрого запуска.

2. Двойные режимы работы

Мгновенный режим (без фиксации) сбрасывается автоматически после отпускания кнопки, что идеально подходит для сценариев временного управления, таких как аварийная остановка, сигналы запуска и мгновенный ввод сигнала. Режим самоблокировки (фиксации) сохраняет свое состояние после нажатия, обеспечивая стабильную работу оборудования без непрерывного ручного управления, подходит для длительного контроля состояния и переключения режимов.

3. Модульная и гибкая конфигурация

Серия имеет модульную структуру, состоящую из контактных модулей, основания и грибовидной головки, соединенных самоблокирующейся конструкцией без крепежных элементов, что обеспечивает безопасную, надежную и легкую разборку — работы по техническому обслуживанию может выполнить один человек. Контактные блоки можно легко заменить, не разбирая весь переключатель, поддерживая гибкую конфигурацию 1НО, 1НЗ и 1НО1НЗ в соответствии с конкретными требованиями проекта, повышая эксплуатационную гибкость и экономическую эффективность.

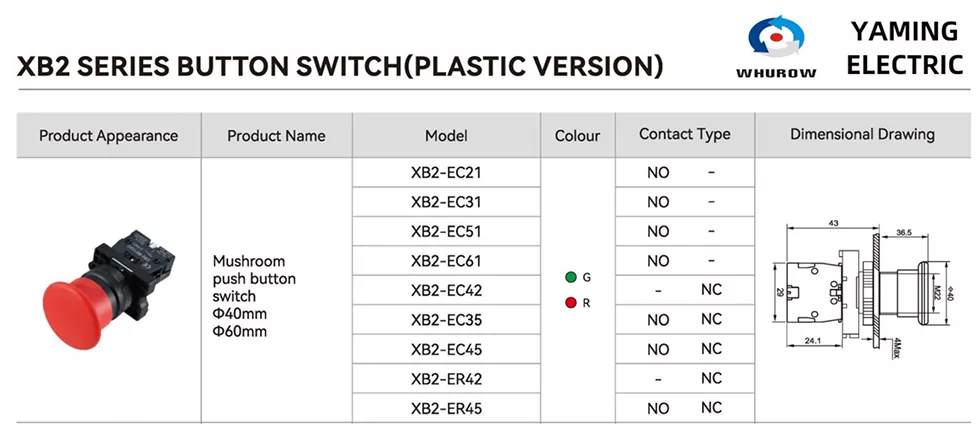

Классификация моделей

- Модели мгновенного действия (без фиксации):

 - XB2-EC31: кнопочный переключатель мгновенного действия, конфигурация с 1 НО контактом, грибовидная головка, пластиковый корпус, подходит для временного запуска, подачи сигнала и сценариев аварийного управления.

 - XB2-EC32: кнопочный переключатель мгновенного действия, конфигурация контактов 1 НЗ, грибовидная головка, доступен в пластиковом или металлическом корпусе, идеально подходит для временной остановки, отключения сигнала и аварийного отключения.

 - XB2-EC33: Кнопочный переключатель с мгновенным срабатыванием, конфигурация контактов 1НО1НЗ, грибовидная головка, с дополнительной светодиодной подсветкой, разработанный для сложной логики управления, требующей как входного сигнала, так и обратной связи о состоянии.

- Модели с самоблокировкой (защелкой):

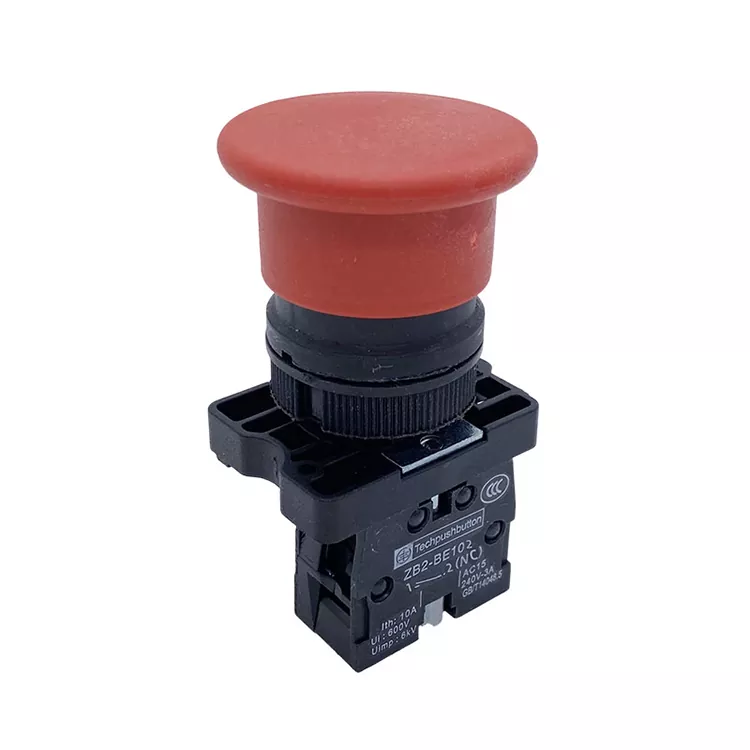

 - XB2-EC42: Самоблокирующийся кнопочный переключатель, конфигурация контактов 1 НЗ, грибовидная головка, красный цвет, подходит для аварийной остановки и длительного поддержания состояния остановки.

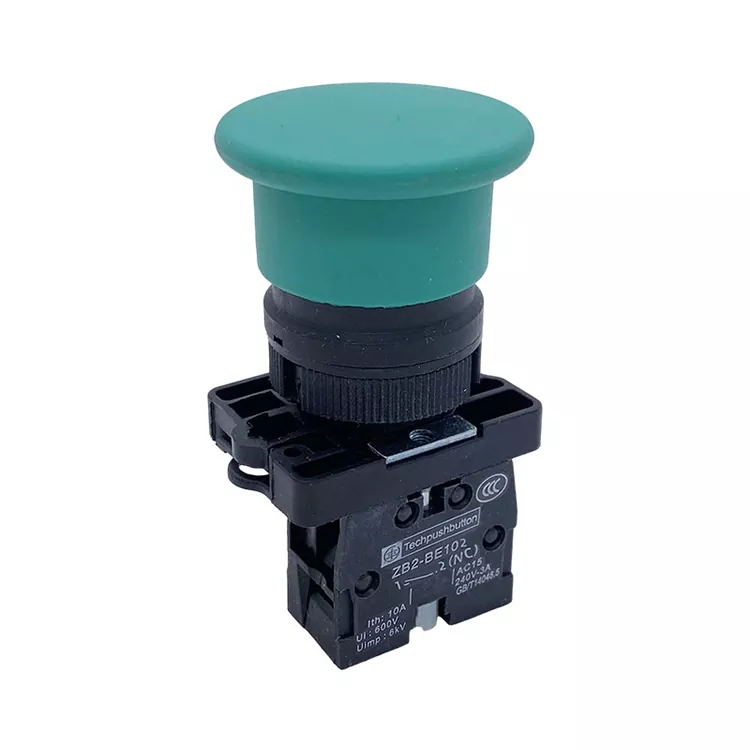

 - XB2-EC41: Самоблокирующийся кнопочный переключатель, конфигурация с 1 НО контактом, грибовидная головка, зеленый цвет, используется для долгосрочного поддержания состояния работы оборудования и переключения режимов.

Применение продукта

Благодаря быстрой активации, функциям безопасности и гибкой конфигурации грибовидный кнопочный переключатель с мгновенным сбросом XB2-EC широко применяется в различных отраслях промышленности, где требуется аварийное управление и надежная передача сигналов, включая, помимо прочего:

- Промышленная автоматизация: конвейерные ленты, сборочные линии, роботизированные руки, упаковочное оборудование и автоматизированные производственные линии (аварийная остановка, контроль запуска/остановки, срабатывание сигналов).

- Механическое оборудование: станки, токарные станки, фрезерные станки, текстильное оборудование, печатное оборудование и оборудование для производства пластмасс (аварийное отключение, контроль работы, защитная блокировка).

- Системы электрического управления: распределительные шкафы, панели управления, системы управления электропитанием, цепи релейного управления и системы управления ПЛК (управление основным питанием, аварийное отключение, переключение состояний).

- Другие области: станки с ЧПУ, оборудование для лазерной гравировки, лабораторное управление питанием, проекты DIY и бытовая техника промышленного уровня (где требуется быстрая и безопасная работа).

Технические параметры
