Принцип работы переключателя

I. Основное определениеПереключатель переключения

Переключатель (также известный как комбинированный переключатель) представляет собой многопозиционный многоконтактный электрический компонент ручного управления, который в основном используется для включения/выключения цепей, переключения источника питания, преобразования сигналов или управления прямым и обратным вращением двигателей. Его основная особенность заключается в том, что вращение или вращение приводит к синхронной работе нескольких внутренних наборов контактов, обеспечивая переключение различных цепей. Он широко используется в промышленном управлении, электрооборудовании и приборостроении.

II. Основная структура переключателя

Чтобы понять принцип его работы, необходимо сначала определить его основные компоненты, которые работают вместе для достижения функции переключения:

Рабочий механизм: внешний компонент ручного управления (например, ручка или ручка), который вращает или перемещает внутренний вал. Обычно он имеет несколько положений (например, 2, 3, 4 положения), каждое из которых соответствует различной комбинации контактов.

Контактная система: основной функциональный компонент, состоящий из подвижных и неподвижных контактов. Каждый набор контактов соответствует одному контуру цепи. Подвижный контакт закреплен на валу, а неподвижный контакт закреплен на клеммной колодке внутри корпуса. Материалом контакта часто является медный сплав (например, сплав серебра), чтобы обеспечить проводимость и износостойкость.

Устройство позиционирования: обычно состоит из пружины, стального шарика или кулачковой конструкции и используется для фиксации рабочего механизма в нужном положении, предотвращая случайное срабатывание. При повороте рукоятки управления в заданное положение позиционирующее устройство зафиксируется, обеспечивая стабильный контакт контактов. Переключение требует преодоления позиционирующей силы, чтобы обеспечить четкий выбор положения.

Корпус и клеммы: Корпус изготовлен из изоляционных материалов (например, пластика или керамики) для изоляции и защиты; клеммы служат для подключения внешних проводов, соединяющих контактную систему с управляемой цепью.

III. Основной принцип работыПереключатель переключенияОсновной принцип работы переключателя заключается в «выборочном соединении цепей путем механического управления контактами для включения и выключения». Конкретный процесс можно разделить на три ключевых этапа:

**Работа с триггером:** Вращение или подбрасывание рукоятки управления вручную приводит во вращение внутренний вал. В это время устройство позиционирования освободит текущее положение при вращении вала и зафиксируется в целевом положении, обеспечивая правильную работу.

Контактное переключение: При вращении вала подвижный контакт, закрепленный на валу, вращается синхронно, «соприкасаясь» или «разъединяясь» с соответствующим неподвижным контактом:

Когда подвижный контакт контактирует с неподвижным контактом, цепь замыкается;

Когда подвижный контакт отделяется от неподвижного, цепь размыкается;

Синхронная работа нескольких групп контактов (например, одновременное переключение трех групп контактов) обеспечивает скоординированное управление несколькими цепями (например, одновременное переключение цепей питания, сигналов и защиты).

Переключение цепи завершено: когда рабочая ручка находится в целевом положении, устройство позиционирования фиксирует положение, подвижный контакт и неподвижный контакт стабильно соприкасаются, а управляемая цепь активируется в соответствии с заданным путем, завершая переключение.

Ключевое дополнение: логика координации нескольких позиций и контактов

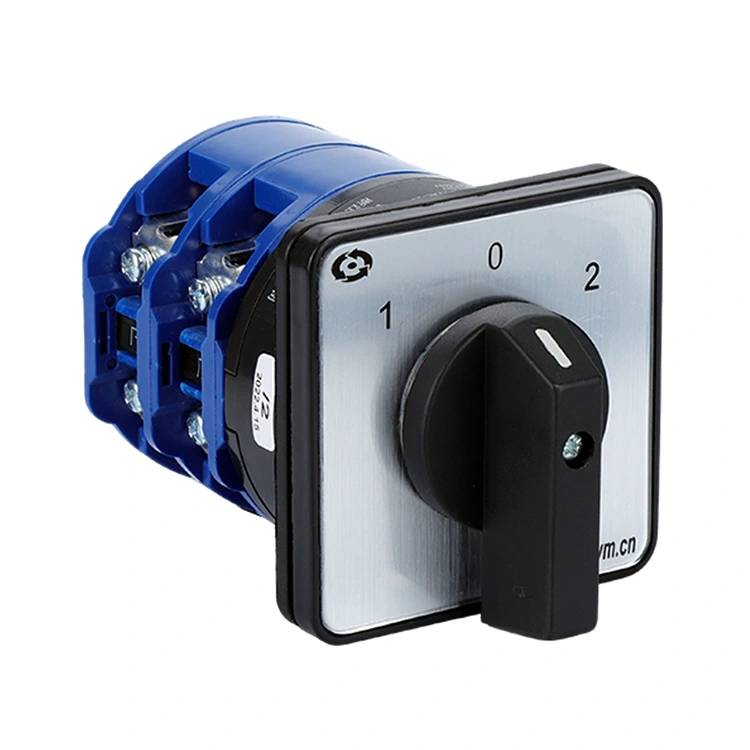

Основное преимущество переключателя заключается в его «множестве положений, соответствующих множеству комбинаций контактов». Например, 3-позиционный перекидной переключатель с 2 группами контактов имеет разные состояния включения/выключения контактов для каждого положения:

Положение 1: группа контактов 1 включена, группа контактов 2 выключена;

Положение 2: группа контактов 1 выключена, группа контактов 2 включена;

Положение 3: Обе группы контактов 1 и 2 включены (или обе выключены, в зависимости от конструктивных требований).

Благодаря этой комбинации одна операция может управлять синхронным переключением нескольких цепей, упрощая логику управления.

IV. Классификация и типичное применение переключателей

В зависимости от конструкции и применения переключатели можно разделить на различные типы с небольшими различиями в принципах их работы:

Классификация по методу работы:

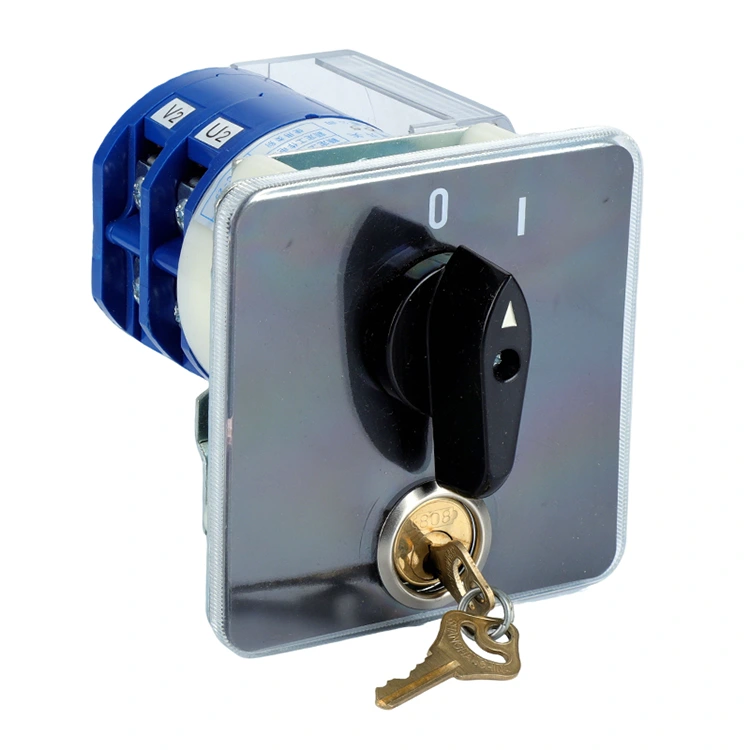

Поворотный переключатель (наиболее распространенный): переключает положения поворотом рукоятки, например выключатели питания и переключатели управления прямым/обратным ходом двигателя;

Тумблер-переключатель: переключает положения путем переключения ручки, часто используется в небольшом оборудовании или инструментах.

Классификация по номеру контактной группы:

* Однополюсный перекидной переключатель: только одна группа контактов, используемая для одноцепного переключения (например, простое включение/выключение питания);

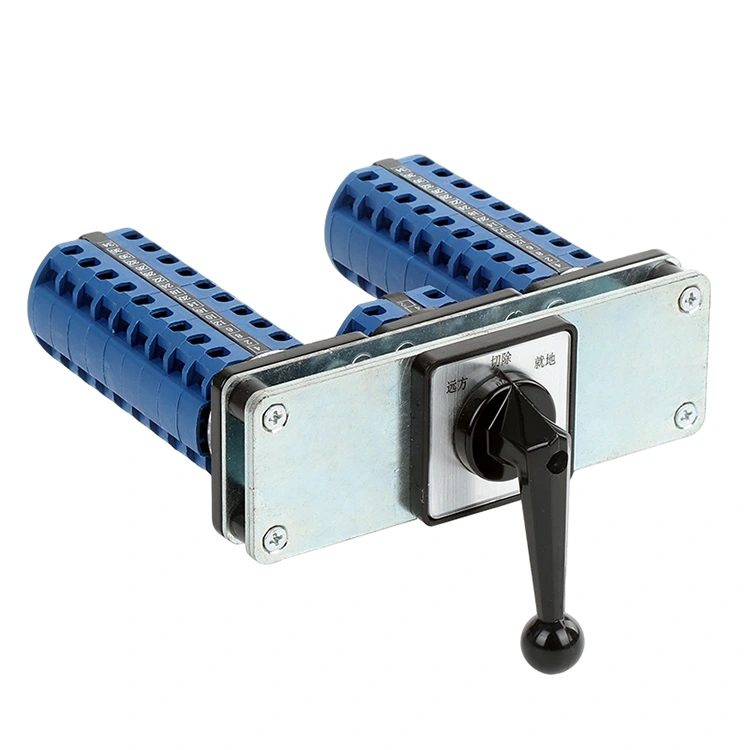

* Многополюсный перекидной переключатель: две или более группы контактов, используемые для многоцепного скоординированного переключения (например, одновременное переключение трехфазного источника питания с использованием трех групп контактов).

Типичные сценарии применения:

* Переключение питания: например, переключение между основным питанием и резервным питанием в двойной системе электропитания;

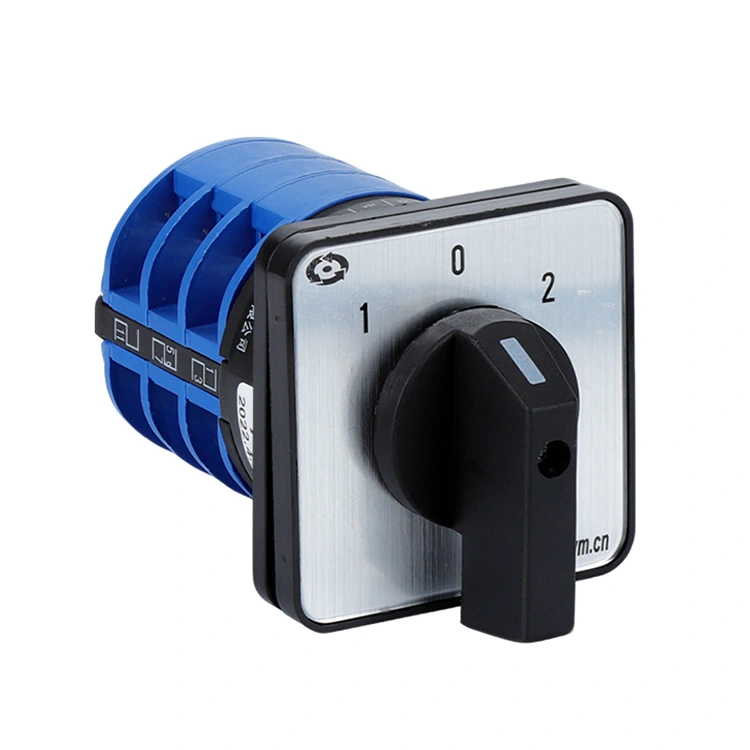

* Управление двигателем: Управление прямым и обратным вращением двигателя (путем переключения фазы питания обмоток двигателя);

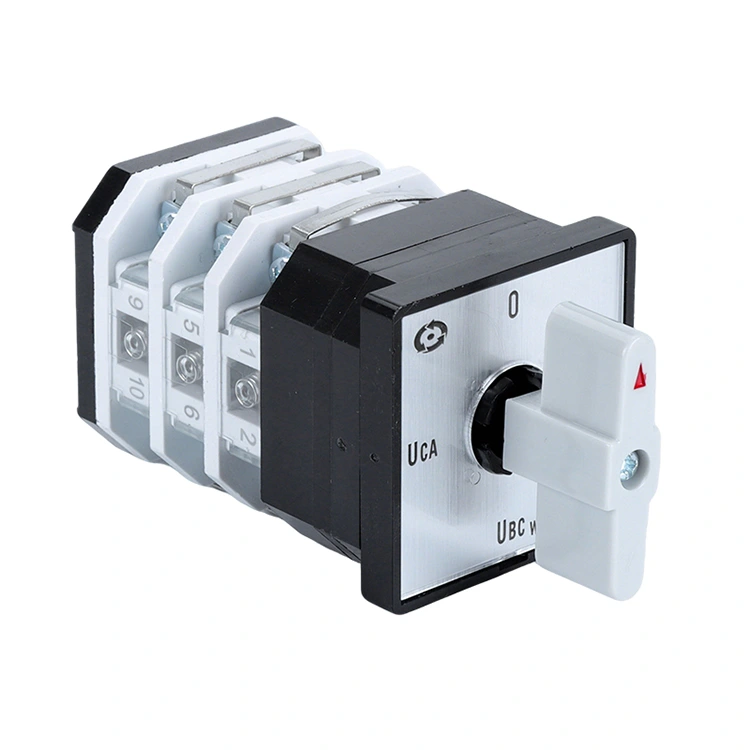

* Преобразование сигналов: переключение между различными измерительными сигналами в приборах (например, сигналами напряжения, тока);

* Выбор схемы: переключение между различными режимами работы промышленного оборудования (например, ручной/автоматический режим).

V. Основные особенности принципа работы

Механическая блокировка: контактное переключение полностью основано на механической работе, без участия электронных компонентов. Это приводит к простой конструкции, высокой надежности и пригодности для суровых условий (например, при высоких температурах и вибрации).

Синхронное переключение: несколько наборов контактов работают синхронно, обеспечивая согласованность многоконтурного переключения (например, когда двигатель меняет направление вращения, фаза питания и схема защиты переключаются синхронно).

Блокировка шестерни: устройство позиционирования предотвращает ошибочное переключение, обеспечивая стабильность цепи и особенно подходит для критических сценариев управления (например, переключение энергосистемы).
