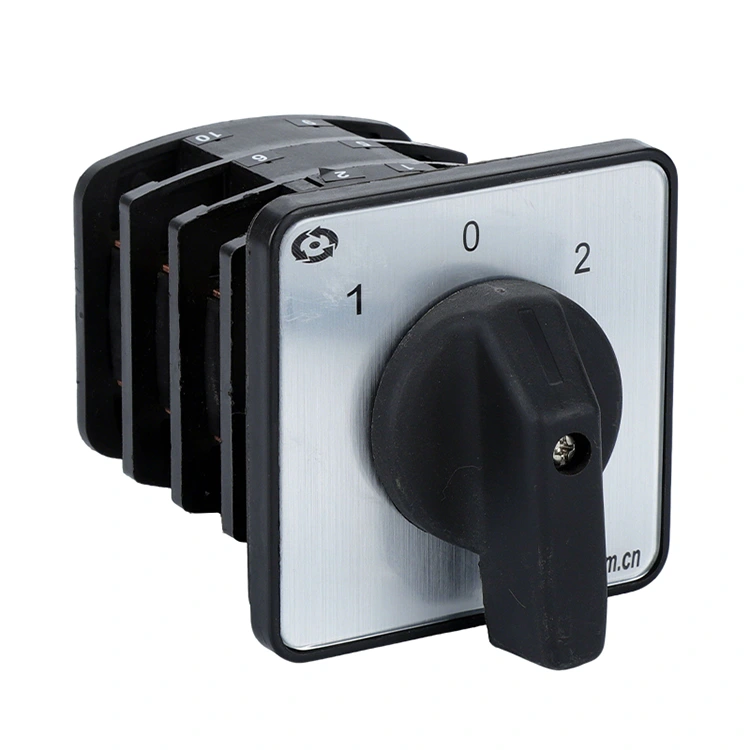

Трехпозиционный переключатель с двойным управлением питанием YAMING YMW27 63A представляет собой основной компонент электрического управления, независимо разработанный и производимый YAMING, профессиональной фабрикой, специализирующейся на производстве электрических переключателей более 30 лет. Он в основном используется для ручного, нечастого подключения или отключения цепей для реализации функций управления и преобразования.
Кроме того, трехпозиционный двойной переключатель управления мощностью 63А может напрямую управлять маломощными двигателями, а также подходит для сценариев управления по главной команде и измерения цепей, выступая в качестве универсального решения для различных задач электрического управления. Он отличается эффективной и надежной работой, полной системой классификации и широкой применимостью, способной удовлетворить разнообразные требования профессиональных приложений. YAMING, как надежный поставщик из Китая, предоставляет индивидуальные услуги для удовлетворения особых требований клиентов.
- Сильная основа бренда: продукт, разработанный компанией YAMING, производителем с более чем 30-летним опытом работы в отрасли электрических выключателей, унаследовал неизменно сложное мастерство бренда и превосходную техническую прочность, обеспечивая стабильную и надежную работу.
- Эффективность и надежность: трехпозиционный двойной переключатель управления питанием 63А, ориентированный на управление электрической цепью, обеспечивает эффективную и надежную работу, эффективно гарантируя стабильность электрической системы и отвечая требованиям профессионального применения.
- Широкая применимость: его можно использовать в качестве переключателя управления цепью, переключателя испытательного устройства, переключателя управления двигателем, главного переключателя управления и переключателя сварочного аппарата, охватывая различные сценарии применения.
1. Система классификации
- Классификация по применению: преобразование главной цепи, прямое управление двигателем, главное управление и измерение.
- Классификация по режиму работы: тип позиционирования, тип с самовозвратом, тип позиционирования с самовозвратом.
- Классификация по разделам системы: 1–12 разделов по типу позиционирования; 1–3 секции для типа с самовозвратом; 1–6 секций для прямого управления двигателем. Доступны индивидуальные услуги для удовлетворения особых требований раздела.
- Классификация по углу преобразования: 30°, 45°, 60°, 90°.
- Классификация по форме панели: квадратная панель, круглая панель и т. д.
- Другие классификации: их также можно классифицировать по режиму работы и положению устройств управления.
2. Сценарии применения
Благодаря комплексной системе классификации продукт может соответствовать различным требованиям применения в различных электрических системах. Трехпозиционный переключатель с двойным управлением мощностью 63А широко используется в промышленных производственных линиях, шкафах электрического управления, испытательном оборудовании, системах управления маломощными двигателями и сварочном оборудовании, обеспечивая стабильное и надежное управление цепями и решения по преобразованию для различных отраслей промышленности.
- Температура окружающего воздуха: минимум -25°С, максимум +40°С; средняя суточная температура не должна превышать +35°С.
- Высота установки: ≤2000 метров.
- Относительная влажность: ≤50% при +40°C; до 90% при +20°С. Должны быть приняты специальные меры против образования конденсата, вызванного колебаниями температуры.
- Степень загрязнения: 3; Категория установки: Тип Ⅱ, Ⅲ.
YAMING (Zhejiang Yaming Electric Co., Ltd.) — профессиональный производитель и поставщик электрических выключателей в Китае с более чем 30-летним опытом работы в отрасли электрических выключателей. Компания в первую очередь придерживается концепции качества, полагаясь на превосходные производственные процессы и передовые технологии, чтобы предоставлять высококачественную и надежную продукцию электрического управления для клиентов по всему миру. Благодаря отличным возможностям индивидуального обслуживания, YAMING может адаптировать продукцию в соответствии с потребностями клиентов, завоевывая широкое доверие и признание в отрасли.
|

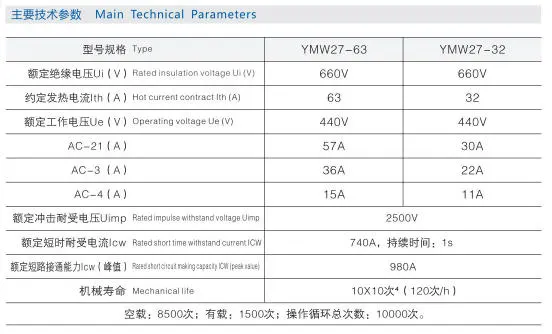

Основные технические параметры |
YMW27-63 |
YMW27-32 |
|
Номинальное напряжение изоляции Ui (В) |
660В |
660В |
|
Номинальный тепловой ток Ith (А) |
63 |
32 |
|
Рабочее напряжение Ue (В) |
440В |
440В |
|
АС-21 (А) |
57А |
30А |
|
АС-3 (А) |
36А |
22А |
|
АС-4 (А) |
15А |
11А |
|
Номинальное импульсное выдерживаемое напряжение Uimp |
2500В (оба) |
2500В (оба) |
|
Номинальный кратковременно выдерживаемый ток Icw |
740А, продолжительность: 1 с (оба) |
740А, продолжительность: 1 с (оба) |
|
Номинальная включающая/отключающая способность (пиковое значение) |
980А (оба) |
980А (оба) |
|
Механическая жизнь |
10×10⁴ (120ч) (оба) |
10×10⁴ (120ч) (оба) |
|
Электрическая жизнь |
Без нагрузки: 8500; Загружено: 1500; Всего рабочих циклов: 10000 (оба) |
Без нагрузки: 8500; Загружено: 1500; Всего рабочих циклов: 10000 (оба) |
|
Текущий тип |
Использовать категорию |
Типичное использование |
|
Связь (AC) |
АС-21 |
Включение и выключение нагрузки двигателя или другой нагрузки с высокой индуктивностью. |
|
Связь (AC) |
АС-3 |
Запуск и остановка асинхронного двигателя с короткозамкнутым ротором. |
|
Связь (AC) |
АС-4 |
Запуск, реверсивное торможение, реверс и толчковый ход асинхронного двигателя с короткозамкнутым ротором. |
|

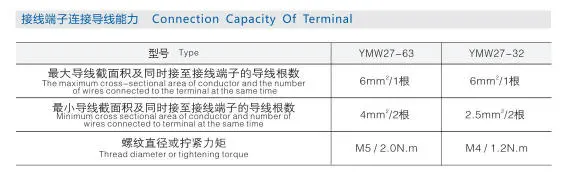

Элемент |
Тип: YMW27-63 |
Тип: YMW27-32 |
|
Максимальная площадь поперечного сечения провода и количество одновременно подключаемых к клемме проводов |
6 мм² / 1 провод |
6 мм² / 1 провод |
|
Минимальная площадь сечения провода и количество одновременно подключаемых к клемме проводов |
4 мм² / 2 провода |
2,5 мм² / 2 провода |
|
Диаметр резьбы или момент затяжки |
M5 / 2,0 Н·м |
M4 / 1,2 Н·м |
